Zabezpieczenie wykopów — bezpieczeństwo ludzi i budowy
Wykonujemy zabezpieczenia wykopów ze ścianek szczelnych, ścianek berlińskich i pali CFA. Zakres prac dopasowujemy do projektu, warunków gruntowo-wodnych oraz sąsiedniej zabudowy. Własny sprzęt i transport — realizacje w całej Polsce.
Czym jest zabezpieczenie wykopu?
Zabezpieczenie wykopu to konstrukcja lub sposób ukształtowania jego ścian, który zapewnia stateczność gruntu podczas prowadzenia robót. Obudowa przejmuje parcie gruntu i ogranicza przemieszczenia w otoczeniu wykopu. Jeśli występuje woda gruntowa, projekt musi uwzględnić także jej oddziaływanie oraz dopływ do wykopu.
Prace ziemne to jeden z fundamentów każdej inwestycji budowlanej. Przy domu z piwnicą, hali przemysłowej czy inwestycji infrastrukturalnej dobór zabezpieczenia zależy od głębokości robót, miejsca na działce i warunków gruntowo-wodnych.
GRAINBUD z Krakowa wykonuje ścianki szczelne z grodzic stalowych, obudowy berlińskie oraz palisady z pali CFA. Obsługujemy generalnych wykonawców, deweloperów i inwestorów prywatnych na terenie całej Polski.
Rozwiązania stosowane przez Grainbud.pl
Trzy technologie, różne zadania. Przy wyborze liczy się nie tylko koszt wykonania ściany, ale też woda, dopuszczalne przemieszczenia i przebieg dalszych prac.
Ścianka szczelna
Stalowe elementy połączone zamkami tworzą ciągłą obudowę. Rozwiązanie rozpatrywane również wtedy, gdy trzeba ograniczyć dopływ wody.
Jak działa ścianka szczelna? →Ścianka berlińska
Rozstawione słupy stalowe z wypełnieniem pomiędzy nimi. Standardowa konstrukcja zatrzymuje grunt, ale nie stanowi przesłony przeciw wodzie.
Kiedy stosować obudowę berlińską? →Palisada CFA
Rząd pali tworzących konstrukcję oporową. Układ pali, zbrojenie i sposób podparcia wynikają z obliczeń projektowych.
Co daje palisada z pali CFA? →Ścianki szczelne z grodzic stalowych
Ścianka szczelna powstaje z grodzic stalowych łączonych ze sobą za pomocą zamków. Grodzice, nazywane także brusami, pogrąża się wzdłuż projektowanego obrysu obudowy. Do tej grupy należą popularne grodzice typu Larssen.
Takie zabezpieczenie stosuje się m.in. przy wykopach pod fundamenty, garaże podziemne, zbiorniki i obiekty infrastrukturalne. Oferujemy ścianki szczelne z grodzic traconych, pozostawianych w gruncie, oraz grodzic przeznaczonych do odzysku.
Grodzice tracone czy do odzysku — co uwzględnić?
W wariancie do odzysku uwzględniamy montaż, okres wynajmu i późniejsze wyciąganie elementów. W zapytaniu podaj planowany czas użytkowania ścianki i termin, w którym możliwy będzie demontaż. O możliwości odzysku decydują projekt, dostęp dla sprzętu oraz wpływ wyciągania grodzic na grunt i sąsiednie obiekty.
Grodzice tracone pozostają w podłożu zgodnie z projektem. Ten wariant uwzględnia koszt materiału pozostawionego na inwestycji. Wybór warto uzgodnić przed rozpoczęciem wykopu, aby dopasować kolejność robót i zakres oferty.
Pogrążanie grodzic wibromłotem
GRAINBUD dysponuje koparkami z wibromłotami do osadzania grodzic i profili stalowych. Dobór sprzętu i metody pogrążania wymaga sprawdzenia podłoża, długości elementów i wpływu drgań na otoczenie. W pobliżu wrażliwych obiektów projekt może wymagać monitoringu lub innej technologii wykonania.
Ścianka berlińska jako zabezpieczenie wykopu
Ścianka berlińska, czyli obudowa berlińska, składa się z pionowych słupów nośnych oraz opinki pomiędzy nimi. Słupy wykonuje się zwykle z profili stalowych, np. dwuteowników HEB. Opinka zatrzymuje grunt i przekazuje jego parcie na słupy.
Profile można pogrążać wibromłotem lub osadzać w otworach wierconych, zgodnie z projektem. Opinkę montuje się etapami wraz z pogłębianiem wykopu. Zależnie od przyjętego rozwiązania stosuje się drewno, stal albo prefabrykaty betonowe. Przy większych obciążeniach potrzebne mogą być rozpory lub kotwy.
Zabezpieczenia deskowaniem stalowym lub drewnianym
Deskowanie stanowiące opinkę jest częścią całej obudowy. Jego grubości, rozstawu słupów i kolejności odkrywania gruntu nie dobiera się wyłącznie na podstawie głębokości wykopu — liczą się również podłoże i obciążenia przy krawędzi.
Palisada z pali CFA — obudowa wykopu z pali wierconych
Palisada z pali CFA to rząd pali betonowanych w gruncie, zaprojektowanych do przenoszenia obciążeń poziomych od gruntu i otoczenia wykopu. Zbrojenie, średnice, długości oraz rozstaw pali dobiera projektant. W zależności od obliczeń palisada może wymagać oczepu, rozparcia lub zakotwienia.
GRAINBUD wykonuje pale CFA i wykorzystuje tę technologię również przy zabezpieczeniach wykopów. Wiercenie świdrem ciągłym pozwala uniknąć pogrążania pali metodą udarową. Dobór technologii nadal wymaga oceny wpływu robót na sąsiednie obiekty.
Trzeba rozróżnić pale rozstawione, styczne i sieczne. Palisada z pali rozstawionych lub stycznych nie zapewnia sama w sobie odcięcia wody. Gdy potrzebna jest przesłona przeciwfiltracyjna, projekt może przewidywać zachodzące na siebie pale sieczne albo dodatkowe uszczelnienie. To osobno dobierany wariant wykonawczy, a nie automatyczna cecha każdego układu CFA.
Więcej o samym wierceniu i betonowaniu znajdziesz w artykule: Fundamenty palowe – mikropale CFA: solidne wsparcie od GRAINBUD.
Jak zabezpieczyć wykop przy wysokiej wodzie gruntowej?
Najpierw trzeba ustalić poziom wody, przepuszczalność warstw gruntu i możliwe drogi dopływu. Sama obudowa ścian nie zawsze wystarczy: woda może napływać również przez dno wykopu.
Nie zakładamy więc, że problem rozwiąże samo ustawienie pompy. Obniżenie poziomu wody wymaga oceny wpływu na sąsiedni grunt i budynki, a projekt powinien uwzględniać filtrację oraz stateczność dna wykopu.
- Ścianka szczelnaMoże ograniczać dopływ wody przez ściany. Znaczenie mają zamki, ich uszczelnienie i głębokość pogrążenia grodzic.
- PalisadaJej zdolność do ograniczania filtracji zależy od układu pali i dokładności wykonania. Układ ażurowy nie zastępuje przesłony przeciwfiltracyjnej.
- Ścianka berlińskaPrzy wodzie powyżej dna wykopu wymaga dodatkowego rozwiązania. Koszt odwodnienia lub uszczelnienia należy uwzględnić już przy porównywaniu wariantów.
Ścianka szczelna, berlińska czy palisada CFA?
Zabezpieczenia palisadowe i ścianki szczelne mają inne właściwości niż obudowa berlińska. Poniższe porównanie porządkuje różnice; o wyborze rozwiązania decydują badania gruntu i projekt.
| Cecha | Ścianka szczelna | Ścianka berlińska | Palisada CFA |
|---|---|---|---|
| Konstrukcja | Grodzice stalowe połączone zamkami. | Rozstawione słupy i opinka pomiędzy nimi. | Rząd pali wierconych z odpowiednim zbrojeniem. |
| Woda gruntowa | Możliwe ograniczenie dopływu; ważne zamki i przepływ pod obudową. | Standardowa obudowa przepuszcza wodę. | Szczelność zależy od układu pali i rozwiązania uszczelnienia. |
| Otoczenie | Przy wibrowaniu trzeba ocenić wpływ drgań. | Znaczenie mają metoda osadzenia słupów i przemieszczenia obudowy. | Wykonanie wiercone; kontrola przemieszczeń nadal potrzebna. |
| Po zakończeniu robót | Możliwy odzysk grodzic, jeśli projekt na to pozwala. | Możliwy częściowy demontaż w uzgodnionej kolejności. | Pale pozostają w gruncie. |
Przesuń tabelę w bok, aby zobaczyć wszystkie technologie.
Skarpowanie
Przy odpowiedniej ilości miejsca i korzystnych warunkach alternatywą dla obudowy może być skarpowanie, czyli ukształtowanie ścian wykopu pod dobranym nachyleniem. Przy granicy działki lub blisko budynku często brakuje na to przestrzeni.
Zabezpieczenia tymczasowe i systemy szalunkowe
Wykopy punktowe i liniowe, np. pod instalacje wodno-kanalizacyjne, mogą wymagać innych rozwiązań niż rozległy wykop fundamentowy. Zakres GRAINBUD na tej stronie obejmuje przede wszystkim grodzice, obudowy berlińskie i pale CFA.
Dlaczego zabezpieczenie wykopów jest tak ważne?
Osuwający się grunt zagraża ludziom w wykopie, sąsiednim budynkom i instalacjom. Oszczędność na wymaganym zabezpieczeniu może kosztować zdrowie lub życie. Dlatego obudowę, odwodnienie i kolejność robót dobiera się na podstawie dokumentacji geotechnicznej oraz obliczeń.
Dlaczego nie warto ryzykować pracy bez wymaganego zabezpieczenia?
Ściana wykopu może utracić stateczność pod wpływem wody, obciążenia przy krawędzi lub naruszenia gruntu. Samo przekonanie, że praca potrwa krótko, nie zastępuje zabezpieczenia. Nie każdy wykop wymaga grodzic: projektant ocenia, czy wystarczy odpowiednie skarpowanie, czy potrzebna jest obudowa, rozparcie albo kotwienie.
To realne zagrożenie. PSP w Szamotułach opisała śmiertelne przysypanie w wykopie 26 kwietnia 2023 r. Mężczyzna zmarł mimo resuscytacji. Policja w Zakopanem poinformowała z kolei o uratowaniu życia pracownika na Chłabówce Górnej — poszkodowany trafił do szpitala z obrażeniami. Komunikaty potwierdzają skutki zasypania, ale nie rozstrzygają, czy przyczyną zdarzeń były oszczędności na zabezpieczeniach.
Jeżeli dokumentacja przewiduje obudowę wykopu, rezygnacja z niej wymaga oceny i odpowiedniej zmiany rozwiązania przez projektanta. Nie wystarczy decyzja podjęta przy koparce. Przygotowanie robót obejmuje także obciążenia od maszyn i materiałów, ochronę sąsiednich fundamentów oraz kontrolę przemieszczeń, drgań i poziomu wody w zakresie ustalonym dla danej budowy.
Więcej o organizacji robót: lista kontrolna PIP — prace ziemne.
Jeśli potrzebujesz opracowania dokumentacji, sprawdź nasze usługi projektowe, dokumentację i nadzór. Obudowę warto uzgodnić z projektem fundamentów i kolejnością robót ziemnych.
Jak przygotowujemy realizację?
Wizja lokalna
Przed każdą realizacją oglądamy miejsce robót. Sprawdzamy sąsiedztwo wykopu, dojazd oraz przestrzeń dla sprzętu i materiałów.
Umowa
Uzgadniamy zakres zabezpieczenia, warunki współpracy i obowiązki stron. Podpisujemy umowę przed rozpoczęciem prac projektowych.
Projekt
Opracowujemy rozwiązanie lub sprawdzamy przekazaną dokumentację w ustalonym zakresie. Projekt określa obudowę i kolejność wykonywania robót.
Uzgodnienie terminu
Po etapie projektowym ustalamy termin, gotowość stanowiska, dostawy materiałów i dojazd sprzętu.
Wykonanie
Prowadzimy roboty w kolejności przewidzianej w projekcie. Odbiory, dokumentację powykonawczą i ewentualny demontaż realizujemy w uzgodnionym zakresie.
Dlaczego warto wybrać Grainbud.pl?
GRAINBUD to rodzinna firma z 16-letnim doświadczeniem. Własne koparki Komatsu, wibromłoty, zestawy do pali CFA i transport ciężki pomagają nam ograniczać koszty mobilizacji oraz organizować zabezpieczenia wykopów w różnych częściach Polski.
Przed rozpoczęciem robót ustalamy zakres wykonawstwa i organizację budowy. Inwestor otrzymuje ofertę opartą na dokumentacji i rzeczywistych warunkach wykonania, z jasno określonym podziałem prac.

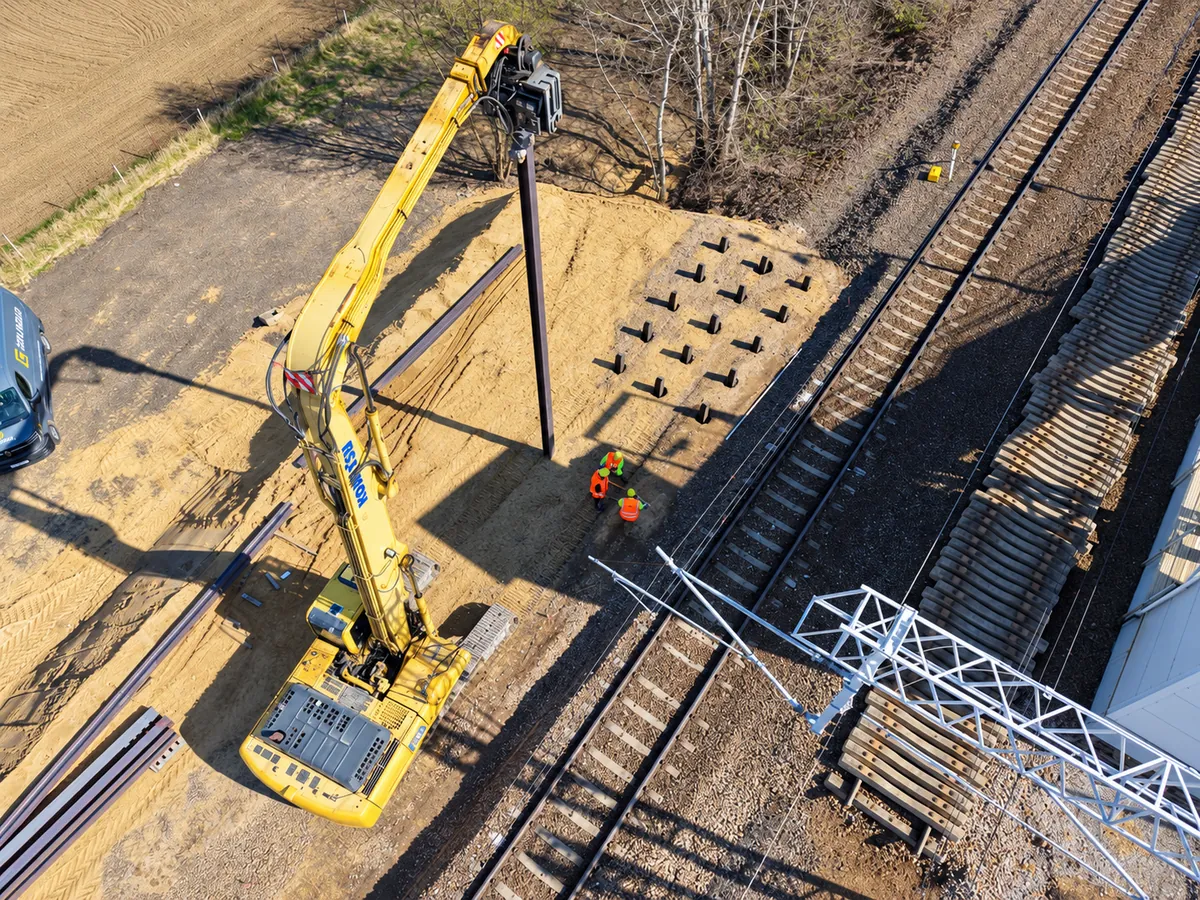

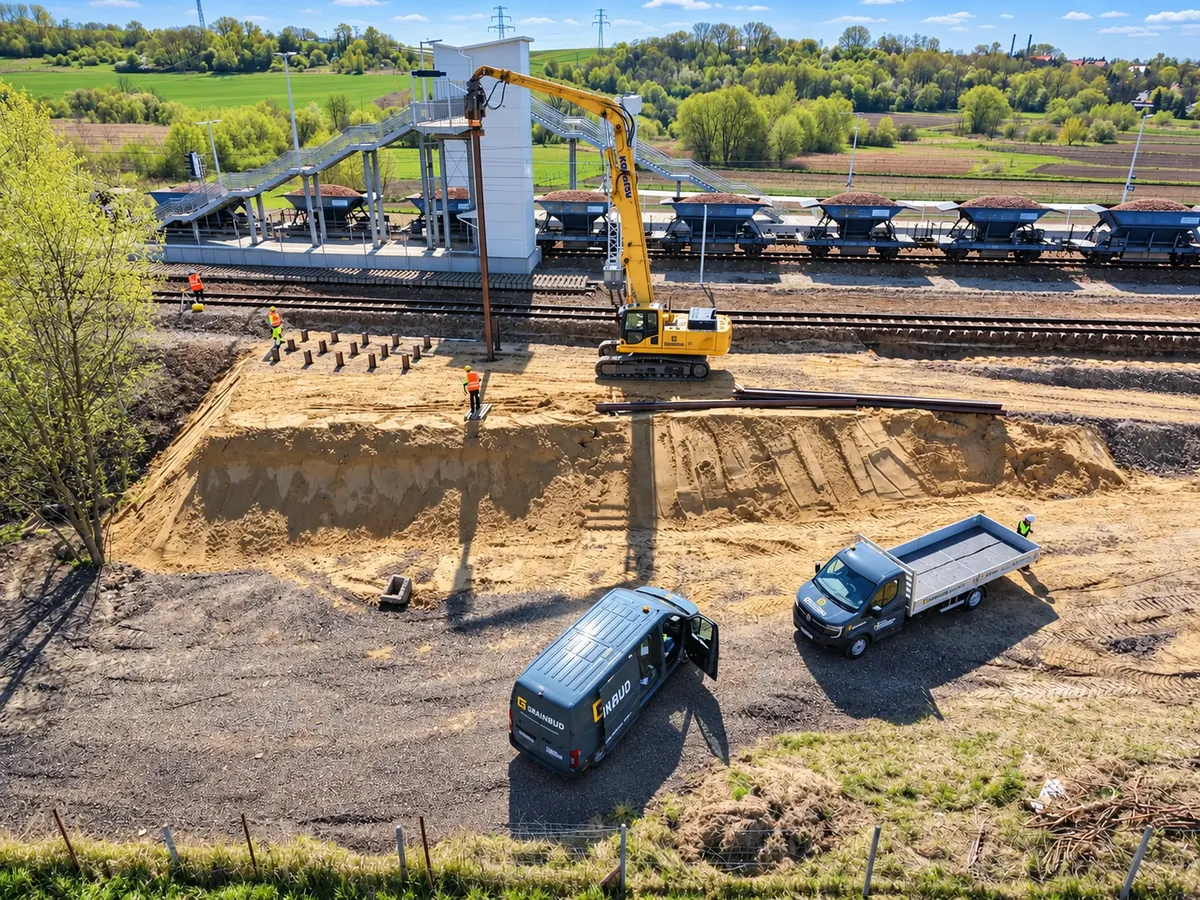

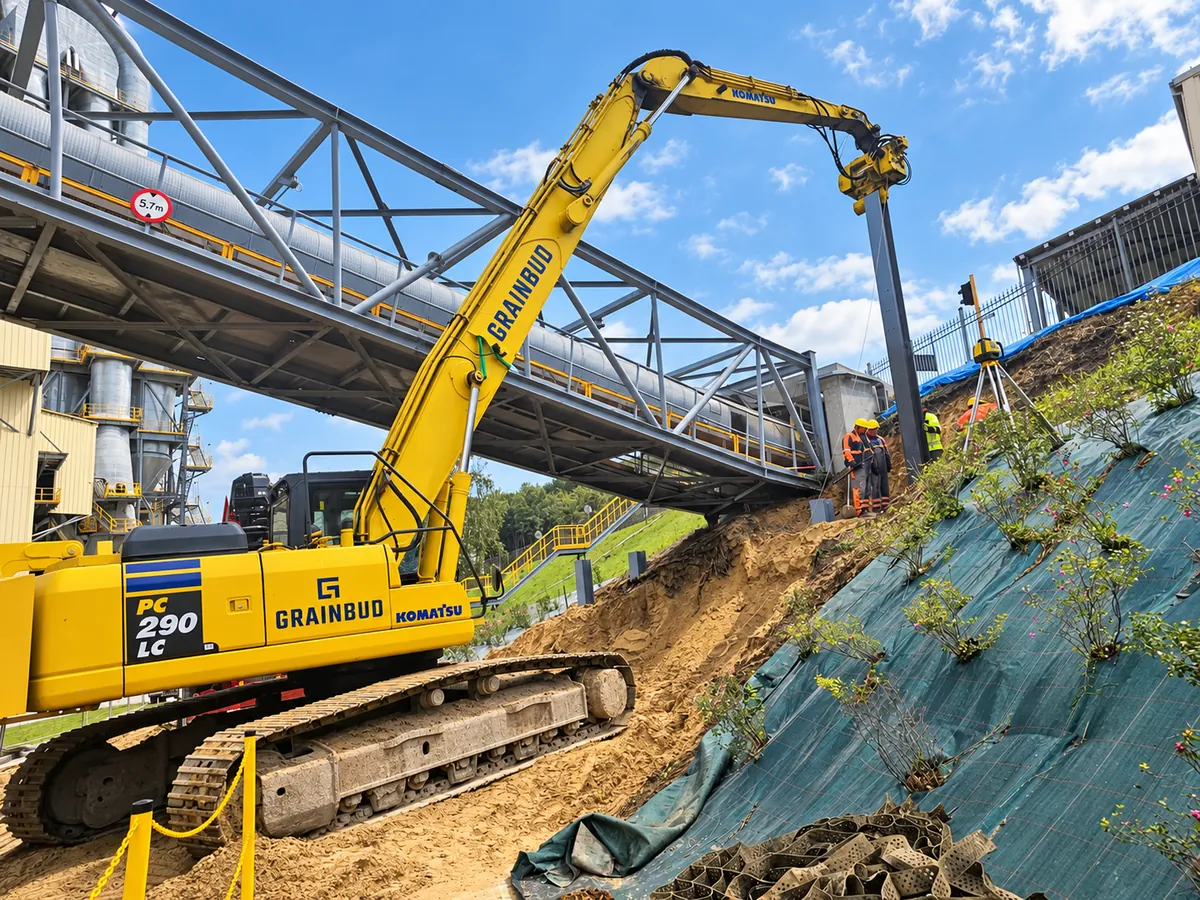

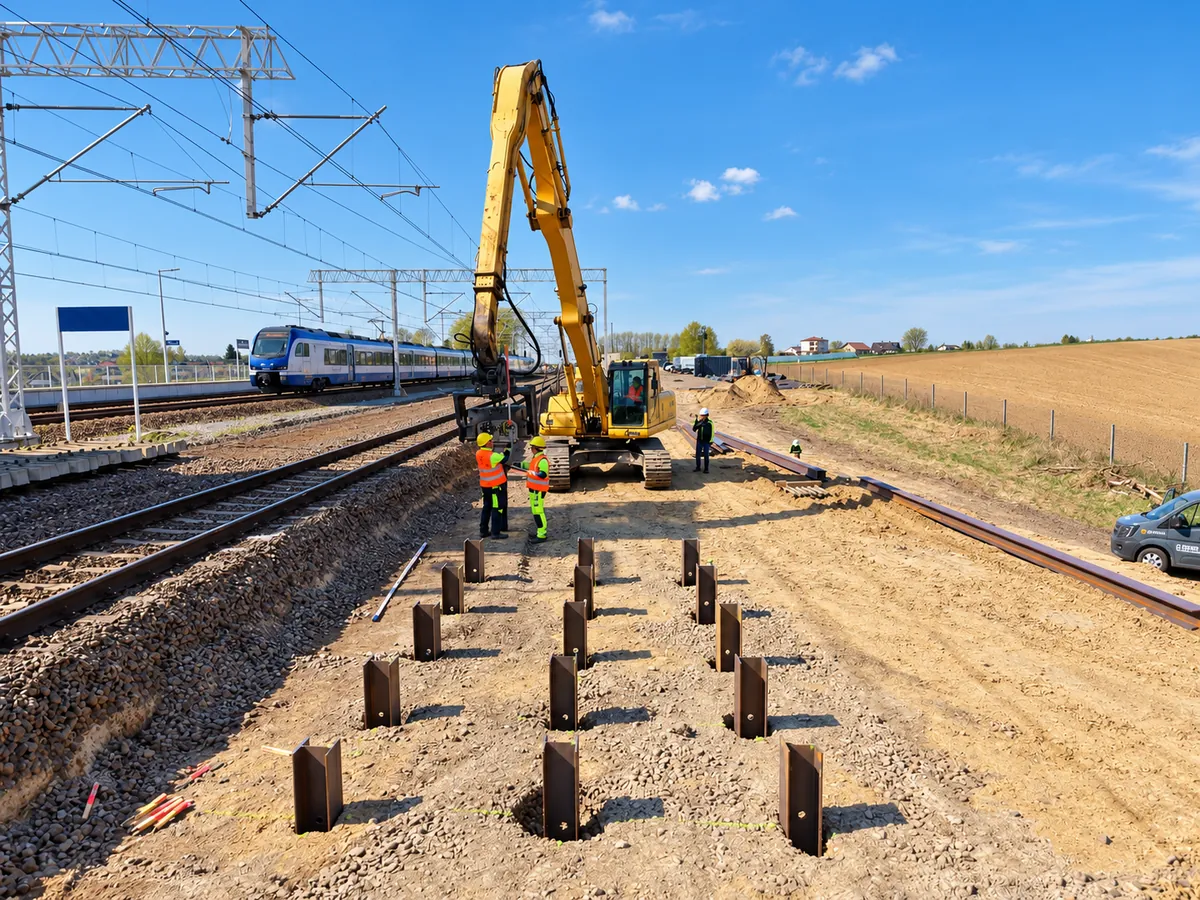

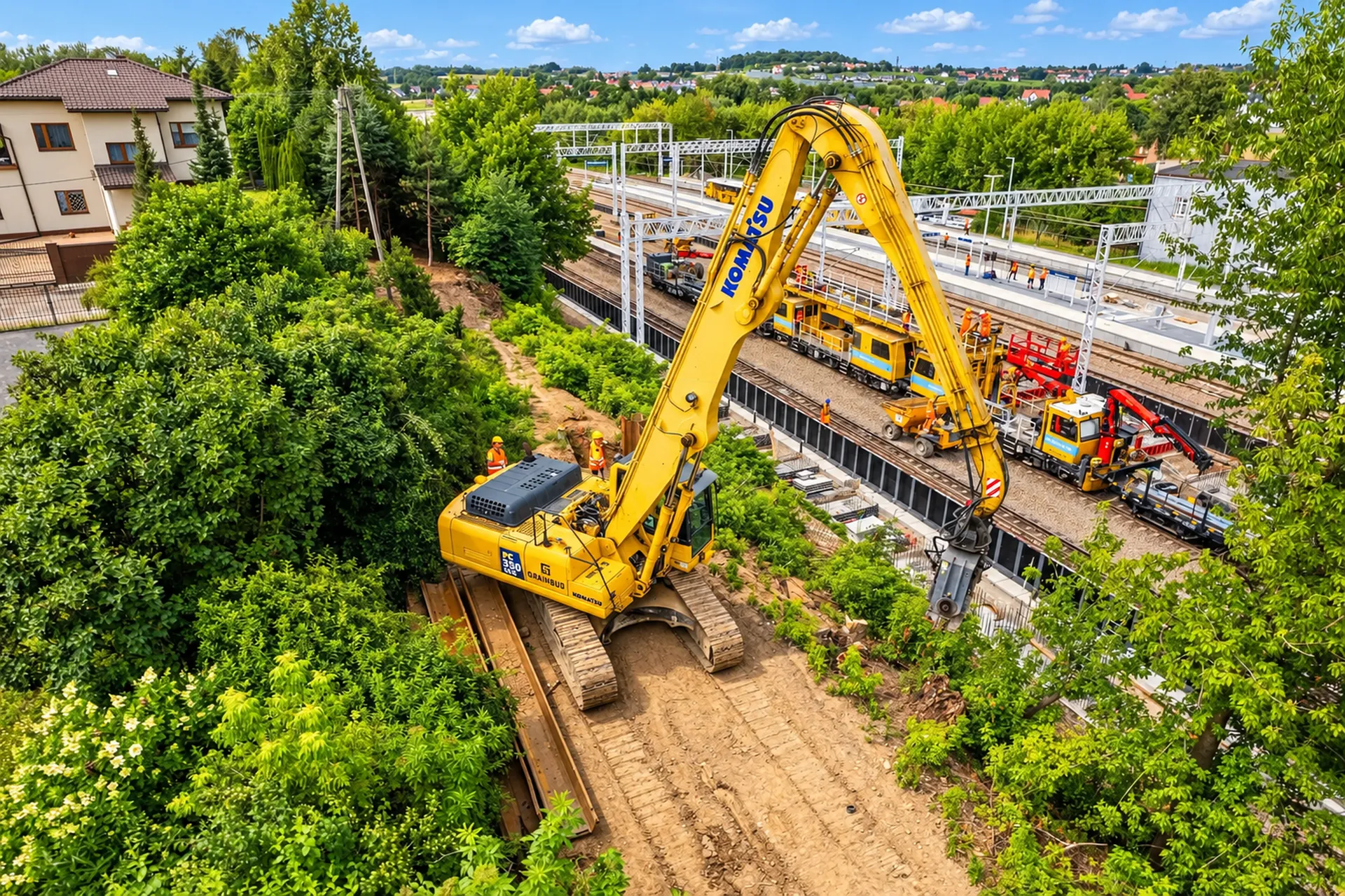

Zdjęcia pokazują nasze roboty geotechniczne i osadzanie profili stalowych. Kliknij fotografię, aby zobaczyć większy podgląd.
Pytania o zabezpieczenie wykopów
Czy ścianka berlińska zatrzymuje wodę?
Klasyczna ścianka berlińska zabezpiecza grunt, ale nie stanowi szczelnej bariery dla wody gruntowej. Między elementami opinki i przy ich połączeniach woda może przesączać się do wykopu. Przy wysokim poziomie wód projekt musi uwzględnić dopływ wody, ryzyko wymywania drobnych cząstek gruntu i wpływ robót na sąsiednie fundamenty. W zależności od warunków stosuje się odwodnienie lub inną obudowę, na przykład ściankę szczelną z grodzic albo odpowiednio zaprojektowaną palisadę. Sposób odwodnienia trzeba dobrać tak, aby ograniczyć niekorzystne oddziaływanie na otoczenie. Dlatego wybór obudowy berlińskiej poprzedzamy analizą badań gruntu, poziomu wody i usytuowania zabudowy.
Czy ścianka szczelna oznacza całkowicie suchy wykop?
Ścianka szczelna z grodzic stalowych ogranicza dopływ wody, ale jej zastosowanie nie oznacza automatycznie całkowicie suchego wykopu. Na szczelność wpływają połączenia grodzic, jakość wykonania zamków i sposób ich ewentualnego doszczelnienia. Woda może napływać również pod stopą ścianki, dlatego znaczenie ma jej zagłębienie i układ warstw gruntu. W obliczeniach trzeba uwzględnić parcie wody oraz stateczność dna wykopu. Zależnie od projektu potrzebne może być dodatkowe odwodnienie, uszczelnienie podłoża lub połączeń. W GRAINBUD ustalamy zakres wykonania na podstawie dokumentacji oraz wymaganych warunków pracy w wykopie.
Czy palisada CFA może zabezpieczać wykop?
Tak, prawidłowo zaprojektowana palisada z pali CFA może stanowić obudowę wykopu i przenosić parcie gruntu. O jej pracy decydują między innymi średnica, długość, rozstaw i zbrojenie pali oraz warunki gruntowo-wodne. Palisada może wymagać oczepu, rozpór lub kotew, zależnie od obciążeń i głębokości wykopu. Pale rozstawione z przerwami nie tworzą szczelnej bariery dla wody; projekt może przewidywać dodatkowe wypełnienie przestrzeni między nimi. Układ pali zachodzących na siebie może ograniczać dopływ wody, ale wymaga odpowiedniego projektu i kontroli wykonania. Koszty takiej obudowy wyceniamy osobno od pali fundamentowych, ponieważ zakres zbrojenia i podparcia może być inny.
Ile kosztuje zabezpieczenie wykopu?
Koszt zabezpieczenia wykopu ustalamy indywidualnie po analizie dokumentacji i zakresu prac. Cena zależy od głębokości i długości obudowy, gruntu, wody, obciążeń sąsiedniej zabudowy oraz warunków dojazdu i pracy sprzętu. Znaczenie ma również technologia: ścianka berlińska, ścianka szczelna z grodzic lub palisada z pali CFA. Przy grodzicach do odzysku uwzględniamy czas wynajmu, montaż oraz wyciąganie, a przy grodzicach traconych pozostawienie materiału w gruncie. Oczepy, rozpory, kotwy, uszczelnienia i odwodnienie mogą stanowić dodatkowe pozycje zależnie od projektu. Do wyceny prześlij PZT, badania gruntu, przekroje z głębokością wykopu i informacje o sąsiednich obiektach, aby porównywać oferty obejmujące ten sam zakres.
Czy GRAINBUD wykonuje zabezpieczenia wykopów poza Krakowem?
Tak, bazujemy w Krakowie i realizujemy zabezpieczenia wykopów również w innych częściach Polski. Korzystamy z własnego sprzętu i transportu, co ułatwia organizację robót wyjazdowych. Zakres może obejmować ścianki szczelne z grodzic, obudowy berlińskie oraz palisady z pali CFA. Dostępność terminu i dobór sprzętu sprawdzamy dla konkretnej lokalizacji oraz warunków budowy. W zapytaniu podaj adres inwestycji, planowany termin, głębokość wykopu i dostępne dokumenty projektowe. Na tej podstawie przygotujemy ofertę z uwzględnieniem zakresu robót i mobilizacji sprzętu.
Materiały techniczne: PIP — Praca w wykopach, ArcelorMittal — szczelność ścian z grodzic, FHWA — rozpoznanie podłoża i obudowy kotwione.
